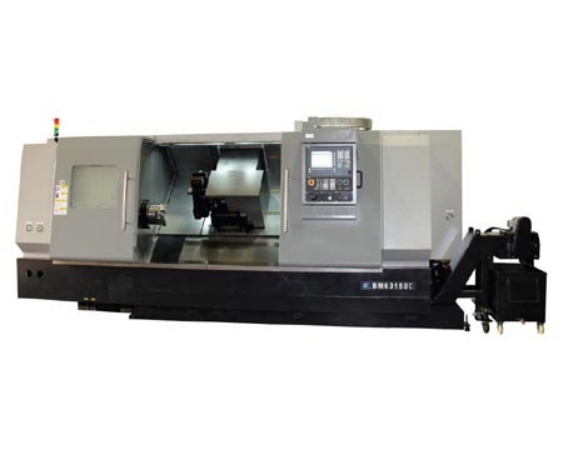

BM63150C精密數控車床是“高檔數控機床與基礎製造裝備”科技重大專項2010年度課題，課題專項編號：2010ZX04001-051。
該機床采用人造花崗岩整體式斜床身結構、直線滾動導軌，大規格精密直驅式動靜壓主軸，精密滾珠絲杠副。可靠性指標MTBF≥900小時以上。
|
項 目 |
單位 |
BM63150C |
|
|
加工 範圍
|
床身上最大回轉直徑 |
mm |
Φ800 |
|
床鞍上最大回轉直徑 |
mm |
Φ600 |
|
|
最大車削直徑 |
mm |
Φ630 |
|
|
最大車削長度 |
mm |
1500 |
|
|
主軸
|
液壓卡盤直徑 |
mm |
Φ250（10″） |
|
主軸頭型式 |
|
A2-8（GB/T5900.1） |
|
|
主軸通孔直徑 |
mm |
Φ105 |
|
|
主軸軸承直徑 (前/後) |
mm |
Φ160/Φ140 |
|
|
主軸轉速 |
r/min |
50-3000 |
|
|
主電機功率(連續/30分鍾) |
kW |
67.4/80 |
|
|
主軸最大輸出扭矩 |
Nm |
795 |
|
|
床鞍
|
傾斜角度 |
DEG |
45° |
|
移動距離 X/Z |
mm |
385/1500 |
|
|
快速移動速度 X/Z |
m/min |
24/24 |
|
|
伺服電機扭矩 X/Z |
Nm |
37/37 |
|
|
滾珠絲杠直徑 X/Z |
mm |
Φ40/Φ50 |
|
|
刀架 |
刀位數 |
|
12 |
|
刀具尺寸 (車削/鏜孔) |
mm |
32×32/Φ50 |
|
|
尾座 |
套筒直徑/行程 |
mm |
φ130/150 |
|
頂尖錐度 |
MT No. |
6 |
|
|
精度 |
主軸徑向跳動 |
mm |
0.0005 |
|
主軸周期性軸向竄動 |
mm |
0.001 |
|
|
重複定位精度X/Z |
mm |
0.003/0.003 |
|
|
其它
|
電源 |
kVA |
100 |
|
體積（長×寬×高）(不帶排屑器) |
mm |
5260×2607×2335 |
|
|
體積（長×寬×高）(帶排屑器) |
mm |
5967×2607×2335 |
|
|
動靜壓主軸液壓站及油冷機、水冷機（長×寬×高） |
mm |
4500×1500×2000 |
|
|
總重量淨重（包括動靜壓主軸液壓站及油冷機、水冷機） |
kg |
13500（15000） |
|
