CD160
產品介紹：

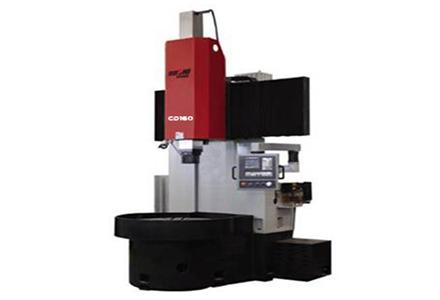

CD160數控立式車床是主體結構為底座、單立柱式結構的數控立車，采用工作台、定梁、方滑枕、單刀座結構，配備簡易防護及冷卻裝置，是一款高剛性、高性價比的經濟型數控立式車床，可進行車削各種內外圓柱麵、圓錐麵、圓弧曲麵等加工。

產品特點：

1）底座、立柱及橫梁采用高強度鑄鐵，吸震性好；大跨距淬硬導軌，並進行貼塑、刮研工藝，耐磨性好，摩擦阻力小，精度保持性長久。

2）對稱式箱式結構，高剛性，可承載大扭矩重切削。

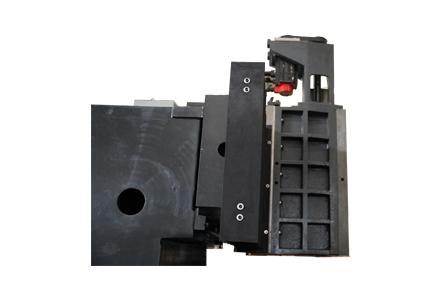

3）滑枕采用方形結構，剛性高，變形小，精度好。

4）固定式橫梁，剛性好、精度高。

5）單刀座結構，剛性好、精度穩定可靠。

6）集中式機床操作麵板，使操作更加方便、快捷。

7）簡易防護及冷卻裝置，整機成本低，性價比高。

適用行業：

適用於電機殼體、大中型盤套、蓋類等零件的加工。適用於機電、汽車、風電、工程機械等行業。



技術規格：


項  目

技術參數

加

工

範

圍

工作台直徑mm

1400

最大回轉直徑mm

Φ1600

最大車削直徑mm

Φ1600

最大工件長度mm

500

最大工件重量kg

4000

工作台

工作台轉速r/min

5-150

工作台最大扭矩N.m

6300

主電機功率(連續/30分鍾) kW

22/30

進給





進給　

X軸移動距離mm

900

滑枕移動距離mm

500

快速移動速度 X/Z mm/min

10/10

伺服電機扭矩 X/Z Nm

27/27

伺服電機功率 X/Z kW

4.2/4.2

滾珠絲杠直徑 X/Z mm

Φ50/Φ50

刀架

刀位數

3(同時2)

刀具尺寸mm

32X32

其它

電源kVA

35

體積（長×寬×高）mm

3300×3200×3400

總重量kg

13000




注：上表為標準配置中KND2000T係統時的參數，選擇其他配置時參數有變化。
