CK514係列機床是采用線性滾動導軌的數控立式車床，該係列機床包含CK514H/CK514Z，配以FANUC 0i-TF（1）數控係統和6工位刀架，適宜加工中小型盤、蓋類零件，機床采用立式結構，裝夾工件方便，占地麵積小。

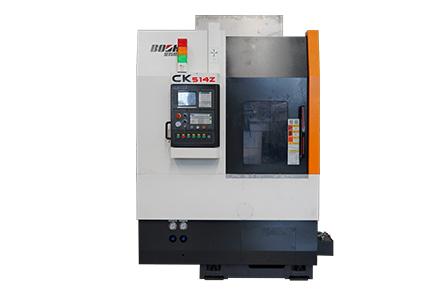

CK514Z是CK514H的鏡像機床，可以與CK514H組成雙胞胎加工單元，也可以單獨使用。
產品特點：
1）高強度鑄鐵底座、立柱，有良好的穩定性和抗震性能。
2）立式結構，裝夾工件方便，占地麵積小。
3）分離式冷卻水箱，便於清洗。

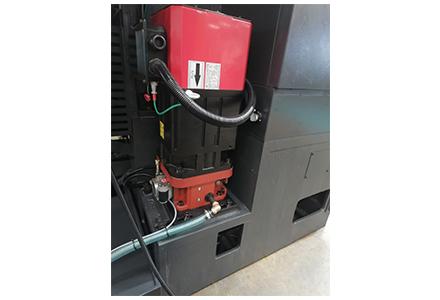

4）大功率交流主軸電機，即可輸出大扭矩，又可高速運轉，滿足不同加工需要。

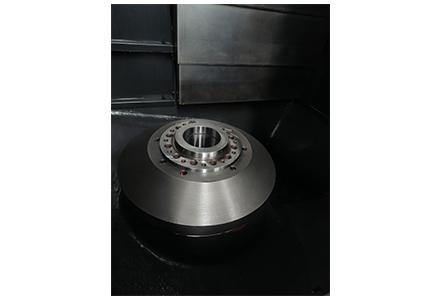

5）精密、高剛度彈筒式主軸結構，主軸采用進口高級潤滑脂潤滑，全封閉，免維護。
6）床鞍、立柱導軌采用超重負荷直線滾動導軌。

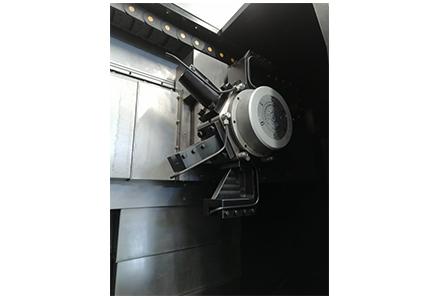

7）配備6工位立式電動刀架，剛性高、換刀迅速、可靠。
8）X/Z軸采用高精度滾珠絲杠和絲杠專用軸承，精度保持性好。
9）整體式全封閉防護，環保清潔。
適用行業：
適用於汽車、電子、模具、通訊、醫療器械、儀器儀表等行業。
|
項目 |
單位 |
CK514H |
CK514Z |
|
|
加工範圍 |
最大回轉直徑 |
mm |
Φ650 |
Φ650 |
|
過床鞍最大回轉直徑 |
mm |
Φ650 |
Φ650 |
|
|
最大切削直徑 |
mm |
Φ450 |
Φ450 |
|
|
最大切削高度 |
mm |
420 |
420 |
|
|
主軸 |
卡盤尺寸 |
mm |
Φ305 |
Φ305 |
|
主軸頭型式 |
GB/T5900.1 |
A2-8 |
A2-8 |
|
|
主軸轉速範圍 |
r/min |
30-3000 |
30-3000 |
|
|
主軸電機功率 |
Kw |
18.5/22 |
18.5/22 |
|
|
床鞍 |
快速移動速度 |
m/min |
X軸：12 Z軸：16 |
X軸：12 Z軸：16 |
|
X/Z軸行程 |
mm |
X軸：450 Z軸：550 |
X軸：450 Z軸：550 |
|
|
刀架 |
刀位數 |
|
6 |
6 |
|
刀具裝夾尺寸 車削/鏜孔 |
mm |
32X32/Φ50 |
32X32/Φ50 |
|
|
其他 |
電源 |
kVA |
50 |
50 |
|
機床體積 長×寬×高：不含排屑器 |
mm |
2400X1880X2850 |
2400X1880X2850 |
|
|
機床重量 |
kg |
6000 |
6000 |
|
注：上表為標準配置時的參數，選擇其他配置時參數有變化。
