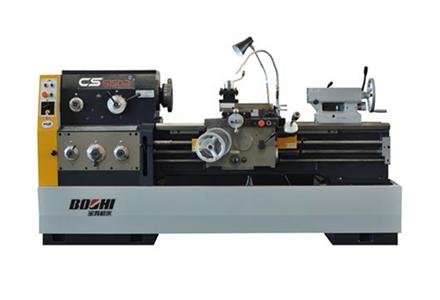

--可車削內外圓柱麵、端麵及其它旋轉麵;
--車削各種常用公製、英製、模數、徑節螺紋;
--進行鑽孔、鉸孔和拉油槽等;
--還能車削各種扁平和異型零件;
--主軸通孔直徑可為Φ82可通過不同直徑的棒料;
--具有公製或英製進給係統,適合使用不同長度計量單位的地區和國家;
--配有手動刹車和腳踏刹車,操作習慣不同的地區和國家選擇;
--不同電壓(220V、380V、420V),不同頻率(50Hz、60Hz)的電氣係統。
產品特點:
1)機床采用三維建模及有限元法設計,從理論上對機床的總體布局和關鍵結構進行分析和計算,機床有剛性高、熱變形小、主軸溫升低、振動小、整機噪音低、承受切削扭矩大,能適應強力切削的特點。
2)優化的結構設計加上完善的工藝措施,確保機床具有較高的加工精度和良好的精度保持性,機床加工工件穩定性好。
3)機床的床身、床頭箱、床鞍、台尾等關鍵零件的加工均采用高精度數控設備進行加工。優良的加工設備,保證了機床零件高的加工精度,是確保機床各項技術性能的重要措施。
4)機床采用模塊化設計,機床可以根據用戶的要求提供多種配置(如:刀架、電壓、中心架、防護等配置)。
適應行業:
適用於機械、輕工等行業的多種加工需求。
|
項 目 |
CS6150B |
CS6250B |
||||||
|
床身上最大回轉直徑mm |
φ500 |
|||||||
|
馬鞍內最大回轉直徑mm |
/ |
φ710 |
||||||
|
馬鞍內有效長度mm |
/ |
240 |
||||||
|
床鞍上最大回轉直徑mm |
φ300 |
|||||||
|
最大工件長度mm |
750/1000/1500/2000/3000 |
|||||||
|
主軸孔徑mm |
φ82 |
|||||||
|
主軸頭型式 |
ISO 702/Ⅱ No.8凸輪鎖緊型 |
|||||||
|
主軸轉速r/min |
24級 9-1600 |
|||||||
|
主軸電機功率kW |
7.5 |
|||||||
|
尾座套筒直徑/行程mm |
φ75/150 |
|||||||
|
尾座頂尖錐度 |
MT5# |
|||||||
|
刀位數/刀方尺寸 |
4/25X25 |
|||||||
|
上刀架最大行程mm |
145 |
|||||||
|
下刀架最大行程mm |
320 |
|||||||
|
橫向進給量種數及範圍 |
93種 0.027-2.73mm |
|||||||
|
縱向進給量種數及範圍 |
93種 0.028-6.43mm |
|||||||
|
公製螺紋範圍 |
48種(0.5-224) |
|||||||
|
英製螺紋範圍 |
48種 72-1/8tpi |
|||||||
|
模數螺紋範圍 |
42種 0.5-112 |
|||||||
|
徑節螺紋範圍 |
42種 56-1/4DP |
|||||||
|
冷卻泵電機功率 |
AOB-25 150W 25L/min |
|||||||
|
機床外型長度尺mm |
750 |
2382 |
||||||
|
1000 |
2632 |
|||||||
|
1500 |
3132 |
|||||||
|
2000 |
3632 |
|||||||
|
3000 |
4632 |
|||||||
|
機床外型寬度尺mm |
|
975 |
975 |
|||||
|
機床外型高度尺寸mm |
|
1270 |
||||||
|
機床淨重kg |
750 |
2052 |
||||||
|
1000 |
2100 |
|||||||
|
1500 |
2300 |
|||||||
|
2000 |
2500 |
|||||||
|
3000 |
2900 |
|||||||
