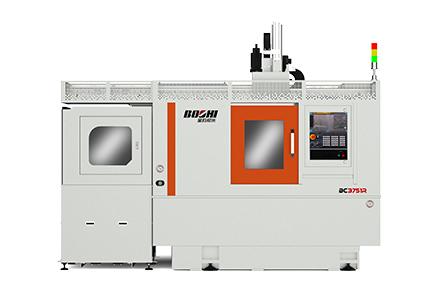

BC3751R是一款高效柔性加工單元，該機床主要用於加工盤、蓋類零件，特別適用於汽車、摩托車、工程機械等行業。機床整機結構緊湊，加工範圍大且占地麵積小、刀盤對邊大、快移速度高、性價比較高。配備自動上下料機械手和8工位料庫，可進行單機加工或多機聯線，實現無人化操作。
產品特點：
1）雙向導軌采用大載荷滾柱線軌副；
2）主軸采用精密軸承組合排列，配伺服主電機，具有極好的剛度和低速下的大扭矩；
3）臥式液壓刀架，精度高、剛性好、換刀時間短；
4）采用大對邊刀盤，刀具幹涉小，加工範圍大；
5）機器人動作靈活、快捷準確；
6）料庫采用PLC控製，運行可靠，通用性好、操作簡單；
7）桁架機器人與機床一體式設計，結構緊湊，占地麵積小。
適用行業：
適用於汽車、工程機械、儀器儀表、液壓、模具等行業。
|
項 目 |
單位 |
規格參數 |
|
|
加工 範圍 |
床身最大回轉直徑 |
mm |
Φ550 |
|
最大車削長度 |
mm |
100 |
|
|
最大車削直徑 |
mm |
Φ370 |
|
|
滑板上最大回轉直徑 |
mm |
Φ330 |
|
|
主軸 |
主軸頭型式 |
GB5900.1 |
A2-6 |
|
主軸通孔直徑 |
mm |
Φ66 |
|
|
液壓卡盤直徑 |
in |
8寸 |
|
|
主軸轉速 |
r/min |
50—4500 |
|
|
主電機功率(連續/30分鍾) |
kW |
11/15 |
|
|
床鞍
|
傾斜角度 |
DEG |
30° |
|
移動距離 X/Z |
mm |
210/550 |
|
|
快速移動速度 X/Z |
m/min |
30 |
|
|
刀架 |
刀位數 |
|
8 |
|
刀具尺寸 (車削/鏜孔) |
mm |
25×25/Φ40 |
|
|
桁架 |
機械手最大夾持直徑 |
mm |
Φ90 |
|
單爪抓取工件重量 |
kg |
5 |
|
|
快速移動速度 X/Z |
m/min |
160/140 |
|
|
移動距離X/Z |
mm |
620/1900 |
|
|
重複定位精度 |
mm |
±0.15 |
|
|
料庫 |
工位數 |
|
8 |
|
搬運工件尺寸 |
mm |
Ø25-Ø140 |
|
|
單工位承重 |
kg |
50 |
|
|
總重量 |
kg |
400 |
|
|
其它 |
電源容量 |
kVA |
32 |
|
氣源 |
MPa |
氣壓：0.5-0.7Mpa，流量≥350L/min |
|
|
體積(長×寬×高) |
mm |
3330X2800X2900（含料庫，後排） |
|
|
4900X1750X2900（含料庫，側排） |
|||
|
總重量 |
kg |
6000 |
